Millised on väravaventiilide struktuurid?

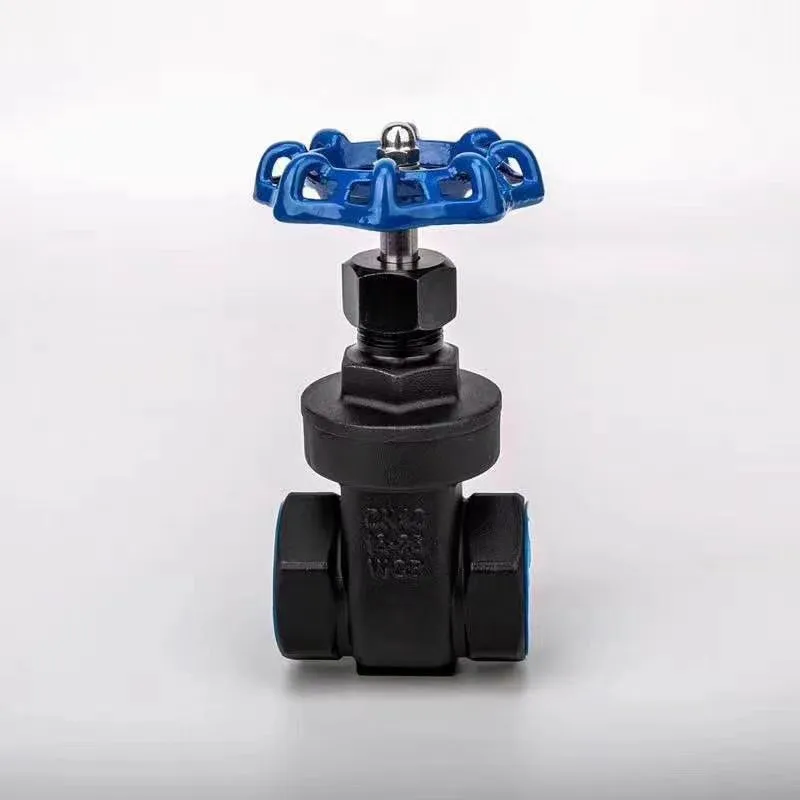

Tööstuslikus torujuhtmesüsteemides,väravaventiilidon ventiili tüüpi, mida kasutatakse väga sageli, mida kasutatakse peamiselt torujuhtme söötme täieliku avatud või suletud juhtimise saavutamiseks. Võrreldes muud tüüpi ventiilidega, on väravaventiilidel eeliseid nagu väike voolutakistus, hea tihendamise jõudlus ja pikk kasutusaja. Inseneridisainerite ja ostujuhtide jaoks aitab väravaventiilide peamiste konstruktsioonikomponentide mõistmine täpsemalt toote jõudlust valida ja hinnata.

Allpool analüüsime standardvärava klapi põhikomponente struktuurilisest vaatenurgast.

1. klapi korpus

Klapi korp on väravaklapi põhikonstruktsioon, mida kasutatakse keskmise rõhu vastu ja ühendamiseks ülesvoolu ja allavoolu torustikud. Erinevate töötingimuste kohaselt hõlmavad klapi korpuse tavalised materjalid malmist, valatud teras, roostevabast terasest jne. Selle konstruktsiooni struktuur määrab ventiili rõhulaagri võime ja korrosioonikindluse.

2. klapi kate

Klapi kate on paigaldatud klapi korpuse kohale, peamiselt sisekonstruktsiooni tihendamiseks ja kaitsmiseks. Kontrollimise ja hooldamise hõlbustamiseks võtab mõne suure väravaventiili klapi kate kasutusele poltidega ühenduse kujunduse ja see on varustatud tihendamiseks tihendamiseks või metallrõngastega.

3. värav

Värav on lülititoimingu saavutamiseks põhikomponent. See katkestab või ühendab vedelikku üles ja alla liikudes. Seal on palju väravaid, näiteks ühevärav, topeltvärav, kiiluvärav, paralleelvärav jne. Erinevad struktuurid sobivad erinevateks rõhkudeks ja töötingimuseks. Kiiluväravaid kasutatakse sageli kõrgsurvekeskkonnas tihendamise efekti suurendamiseks.

4. klapi vars

Klapi vars ühendab käeratta või ajami väravaga ning on võtmekomponent ava- ja sulgemisjõu edastamiseks. Erinevate struktuurvormide kohaselt jaguneb klapi vars kahte tüüpi: kasvav varre tüüp ja mittetõusev varre tüüp. Tõusva varreventiili ava- ja sulgemisseisund on lühidalt selge, mis on mugav vaatluseks ja hooldamiseks; Mittetõstetav varrestruktuur sobib paremini väikeste ruumidega paigalduskeskkondadeks.

5. Stuffing Box

Täidiskasti kasutatakse selleks, et meedium lekiks piki klapivarre. Tavaliselt täidetakse see grafiidi, PTFE või muude tihendusmaterjalidega ning tihend moodustatakse näärme vajutamisega. Kõrge temperatuuri ja kõrgrõhu tingimustes on pakkimise valikul suurem mõju üldisele tihendi jõudlusele, mis on hankeprotsessi oluline osa, mida ei saa eirata.

6, käeratas või ajami seade

Käsiratas on tavaline sõidumeetod käsitsi väravaventiilide jaoks ja seda on lihtne kasutada. Suure kaliibriga või kõrgsurveventiilide jaoks on tavaliselt elektri-, pneumaatilised või hüdraulilised ajamid kaugjuhtimispuldi või automaatse juhtimisfunktsiooni saavutamiseks. Sõidurežiimi valik tuleks kindlaks määrata vastavalt tegelikele insenerinõuetele.

7. tihenduspaar

Tihenduspaar koosneb väravast ja klapiistmest, mis on klapi tihendus jõudluse tagamiseks võtmepiirkond. Suure jõudlusega tihenduspaarid taluvad sagedast avamis- ja sulgemistoimingut ning säilitada stabiilse tihenemise karmides keskkondades nagu kõrgrõhk ja korrosioon. Kvaliteetsed tooted on tavaliselt valmistatud tsementeeritud karbiidist või kulumiskindlatest materjalidest.

8. Juhendi struktuur

Värava stabiilse töö tagamiseks ava- ja sulgemisprotsessi ajalsõi ventiileon varustatud juhtnööre või juhtnööridega. See konstruktsiooniehitus võib värava tõhusalt takistada kõrvalekaldumist või takerdumist ning sobib eriti kõrge voolukiiruse või tahkete osakestega töökeskkonnas.

MõistmineväravaklappMitte ainult ei aita valida õiget mudelit, vaid parandab ka tõhusust ja vähendab hilisema hoolduse ja kapitaalremondi rikkemäära. Ostjate jaoks ei saa osta ainult hinna alusel ning materjalid, struktuur, tihendus jõudlus ja tarnijate tehnilised võimalused tuleks põhjalikult kaaluda.
