Kuidas valida liblikaventiil?

LiblikaventiilValik: kuidas valida pehme ja kõva tihendi vahel?

Liblikaventiilide valimisel mõjutab valik pehme suletud liblikaventiilide ja kõva suletud liblikaventiilide vahel otseselt süsteemi tihendamise jõudlust, kasutusaja ja kulude vahel. Põhierinevus nende kahe vahel on tihendusmaterjali ja kohaldatavate stsenaariumide vahel, mida tuleb põhjalikult hinnata kolmest aspektist: keskmise omadused, temperatuur ja rõhk ning ava- ja sulgemissagedus.

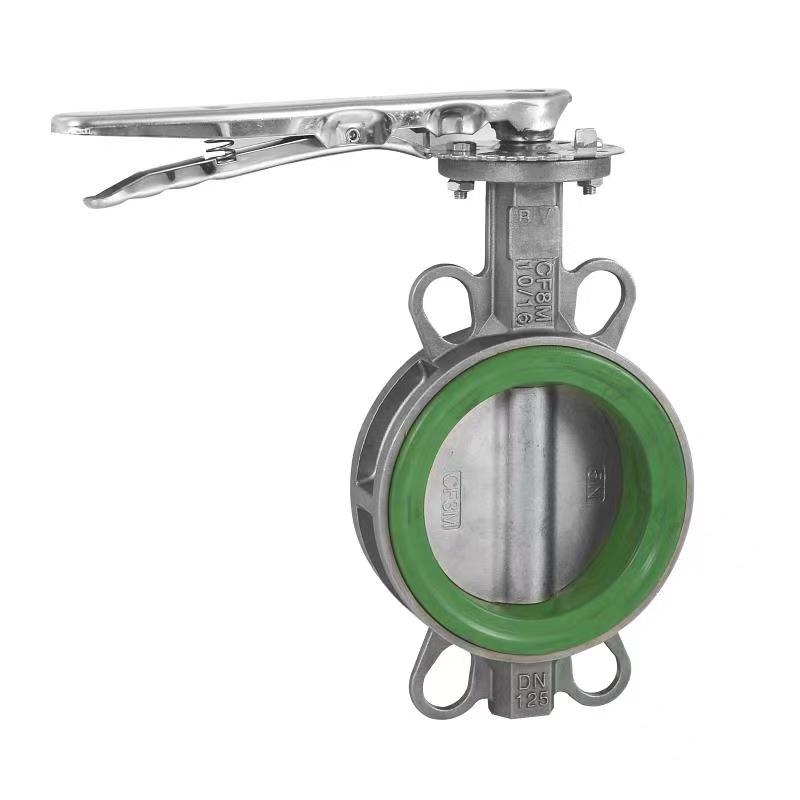

Pehme pitseeritud tihenduspaarliblikaventiilidKasutab sageli kummi (näiteks nitriilkumm, EPDM kumm) või fluoroplastilist (näiteks PTFE), millel on eelised nulllekke tihendamise ning madala ava- ja sulgemismomendiga. Kui sööde on toatemperatuuril puhas vesi, gaas või nõrgalt söövitav vedelik (näiteks kanalisatsioon, kliimaseadmega ringlev vesi) ja rõhk on ≤ 1,6MPa, võib pehme suletud liblikaventiil saavutada kahesuunalise mullide tihendamise oma elastse tihendi pinnaga, mis sobib eriti rangete lekkekiiruse nõuetega (nagu veevarustuse töötlemine). Siiski tuleb märkida, et kummi temperatuurikindluse ülemine piir on tavaliselt 120 ℃ ja fluoroplastide puhul on see 180 ℃. Selle vahemiku ületamine võib põhjustada tihenduspinna kõvenemist või deformeerumist, põhjustades lekke.

Kõva suletud liblikaventiilid saavutavad metalli kaudu kõrge temperatuuri ja kõrge rõhutakistuse (näiteks roostevabast terasest, kõva sulamist) metallist või metallist keraamiliste tihenduspaarideni. Auru töötingimustes, soojusõli, kõrge temperatuuriga gaasi (näiteks üle 300 ℃) või tahkete osakeste (näiteks läga, lendtuha), võib kõva pitseeritud liblikaventiili jäik tihenduspind vastu panna kulumisele ja erosioonile ning tööiga on 3–5 korda suurem kui pehme tihendiga. Näiteks kasutatakse topelt ekstsentrilisi kõvasti suletud liblikaventiile, mida elektritööstuses on katla veevees tavaliselt. Nende ekstsentriline struktuur võib vähendada hõõrdumist tihenduspinnal, tasakaalustades samal ajal temperatuuri takistust ning avanemist ja sulgemise paindlikkust.

Toote valimisel on kaks peamist väärarusaamu: esiteks ei tohiks pimesi pitseritega tegeleda. Kui söötmes pole kõrgtemperatuurilisi osakesi, muutuvad kõva suletud liblikaventiilide kõrged kulud ning suur ava- ja sulgemisjõud puudusteks; Teiseks, pehme suletud liblikaventiilid ≠ madalrõhu reiting. Klapi korpuse paksendamisega ja tihendamise konstruktsiooni tugevdades saavad mõned pehmed suletud liblikaventiilid vastu 2,5 mPa, kuid materjali sertifitseerimine (näiteks WRAS, CE) tuleb tootjaga kinnitada.

Järeldus: pehme suletudliblikaventiilidon eelistatud toatemperatuuri puhastusvahendike jaoks, kõrgtemperatuuriliste tahkete söötmete jaoks eelistatakse kõvasti suletud liblikaventiile; Kui töötingimused on nende kahe vahel (näiteks kuum vesi kiirusel 150 ℃), võib kaaluda jõudluse ja kulude tasakaalustamiseks komposiitliip -ventiili metalli tihenduspinnaga või kõva sulamiga keevitatud metallist tihenduspinnaga.
