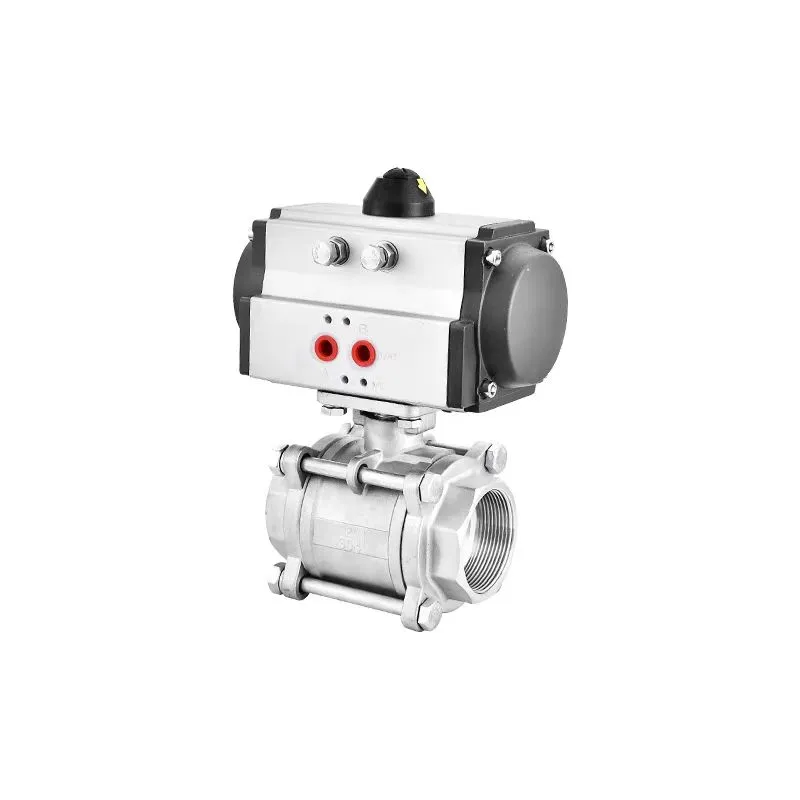

Pneumaatiline roostevabast terasest keermestatud kuulventiil

Tööstusliku automatiseerimise ja vedeliku juhtimise valdkonnas on Shengshi Huagongi toodetud pneumaatiline roostevabast terasest keermestatud kuulventiil muutunud ideaalseks valikuks paljude keerukate töötingimuste jaoks tänu selle tõhusale ja täpsele kontrollile ja usaldusväärsele korrosioonikindluse tõttu. See ventiil ühendab pneumaatilise ajami roostevabast terasest keermestatud kuulventiiliga, mis mitte ainult ei säilita roostevabast terasest materjalide suurepärast jõudlust, vaid realiseerib ka automaatset kaugjuhtimist, parandades oluliselt vedelikuhalduse tõhusust ja ohutust.

Saada päring

Tootekirjeldus

See pneumaatiline roostevabast terasest keermestatud kuulventiil koosneb peamiselt roostevabast terasest klapi korpusest, kuulist, klapivarrest, tihendusrõngast, pneumaatilisest ajamist ja juhtimistarvikutest. Klapi korpus, pall ja klapi vars on valmistatud 304 või 316 roostevabast terasest ning need on täpsed valatud ja töödeldud, et tagada kõrge tugevus ja korrosioonikindlus; Tihendusrõngas on valmistatud kvaliteetsetest materjalidest, näiteks polütetrafluoroetüleenist (PTFE) ja nitriili kummist (NBR), et saavutada tõhusa tihenemise; Pneumaatiline ajam koosneb silindrist, kolvist, vedrust, pneumaatilisest juhtimissemendist jne ning seda juhib suruõhk, et klapi avanemist ja sulgemist täpselt kontrollida.

Kui suruõhk siseneb pneumaatilise ajami silindrisse, tekitab kolb õhurõhu toimel tõukejõu, surudes klapi varre pöörlema ja ajades palli pöörlema. Kui suruõhk surub kolvi palli 90 ° pöörlemiseks, avaneb klapp ja keskkond liigub sujuvalt; Kui suruõhu voolu suund on vahetatud, ajab kolb klapivarre pöörlema 90 ° vastupidises suunas vedru lähtestamise jõu või tagurpidi õhurõhu toimimisel ja ventiil sulgub söötme voolu katkestamiseks. Lisaks saab juhtimistarvikute, näiteks solenoidventiilide ja positsioneeride sobitamisel klappi kaugjuhtida, voolukiirust reguleerida ja seda saab sujuvalt ühendada automatiseerimise juhtimissüsteemiga.

Tehnilised parameetrid

Parameetrite kategooria	Spetsiifilised parameetrid
Tootemudel	Q611F-16P, Q611F-25P, Q611F-40P jne (diferentseeritud vastavalt rõhutasemele)
Nominaal läbimõõt	DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
Nominaalsurve	1,6MPa, 2,5MPa, 4,0MPa
Kohaldatav temperatuur	-20 ℃～ 232 ℃ (kohandatav spetsiaalsete töötingimuste jaoks)
Klapi kerematerjal	304 roostevaba teras, 316 roostevaba teras, 316L roostevaba teras
Pallimaterjal	304 roostevaba teras, 316 roostevaba teras, 316L roostevaba teras
Varsmaterjal	304 roostevaba teras, 316 roostevaba teras, 316L roostevaba teras
Tihendmaterjal	PTFE (polütetrafluoroetüleen), ppl (parapolüfenüleen), NBR (nitriili kumm)
Ühendusmeetod	Keermestatud ühendus vastavalt GB/T 7306.1-2000, GB/T 7306.2-2000 standarditele
Sõidurežiim	Pneumaatiline (ühetoimeline, kahetoimeline silindr)
Õhuallikate rõhk	0,4 ～ 0,7MPa
Rakendatav meedia	Vesi, õli, gaas, happelised ja aluselised vedelikud jne (kohandatud vastavalt tihendusmaterjalile ja klapi kere materjalile)
Töörežiim	Käsiraamat (hädaolukord silindri rikke korral), pneumaatiline kaugjuhtimispuldi
Lekketase	ANSI B16.104 VI klass (null leke)
Tähtaegade liides	ISO 5211 standard
Korrosioonivastane ravi	Erivajadustega saab läbi viia pinna poleerimise ja passiivse töötlemise, nikli ja kroomitud plaadistamise
Kasutulu	Avamine ja sulgemisajad normaalsetes töötingimustes ≥ 500 000 korda

Rakenduse stsenaariumid

I) tööstusväli

Keemiatööstuses kasutatakse seda erinevate söövitavate toorainete ja toodete transpordikontrolli jaoks, näiteks happe- ja leeliselahused, orgaanilised lahustid jne; Nafta- ja gaasitööstuses kasutatakse seda toornafta ja maagaasi transpordi ja jaotuse täpseks reguleerimiseks ja kiireks kohandamiseks; Toidu-, joogi- ja farmaatsiatööstuses saab tooraine töötlemisel, toodete täitmisel ja muid linke kasutada 316 roostevabast terasest pneumaatilist palliklappi, mis vastavad hügieenistandarditele, et tagada tootmisprotsessi ohutus ja hügieen.

Ii) energia- ja keskkonnakaitseväljad

Küttesüsteemis reguleeritakse auruvoolu täpselt automaatse juhtimise kaudu; Reoveepuhastuses kasutatakse seda reovee ja muda transpordi ja tühjendamise kontrollimiseks, et tõhusalt vältida lekkesaastet; Uues energiavaldkonnas, näiteks fotogalvaanilist, vesiniku energiat ja muid tootmisprotsesse, kontrollitakse erinevaid söötmeid usaldusväärselt, et tagada tootmisprotsessi stabiilne töö.
